机械式温度开关机械式温度开关又称旋钮温度控制器，实物如图1-1所示。机械式温度控制器实物其结构由波纹管、感温管(测试管)、温动调节凸轮、微动开关等组成一个密封的感应系统和一个转送信号的动力系统，如图1-2所示，图1-2温度控制器的工作原理1-固定触点2-快跳活动触点3-温并调节螺钉4-温度调节凸轮5-温度范围调节螺钉6-主弹餐7—传动膜片8-感温腔9-蒸发器10-感温管将温度控制器的感温元件-感温管末端紧压在需要测试温度的位置表面上，由表面温度的变化来控制开关的开、闭时间。
1、冰箱温度控制器接线图??温控器的接线错误在电冰箱检修中很常见，尤其是有3个接线端更容易接错线。更换具有3个接线杆片的温控器时，应注意按接制线颜色与温控器旁标注的字母“H、L、C”或数字“6、3、4”相符，不能接错，否则会造成温控器失灵。冰箱温控三个接线端子，有H，L，C三个接线端子。H，L为手动开关，L，C为温控开关，电源线接H或L，C接压缩机。
扩展资料：温度控制器电子元件在不同温度下，工来作状态的源不同原理来给电路提供温度数据，以供电路采集温度数据。冰箱温控器H为公共脚，L为接加热丝脚，C为接压缩机和加热丝脚，HL为开关路，LC为制冷路，L、C接反会引起不停机故障，有的冰箱L处会接一个节电开关后再接加热丝。压缩机、冷凝器、干燥过滤器、毛细管则是帮助并保证在蒸发器中已使用过的制冷剂恢复到中温低压的液体，能再一次送回蒸发器吸热气化，实现单向连续循环制冷。

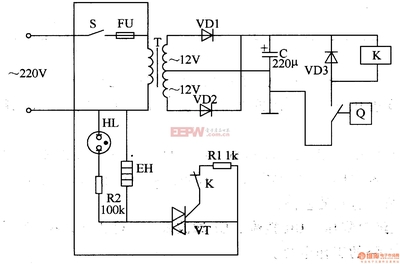

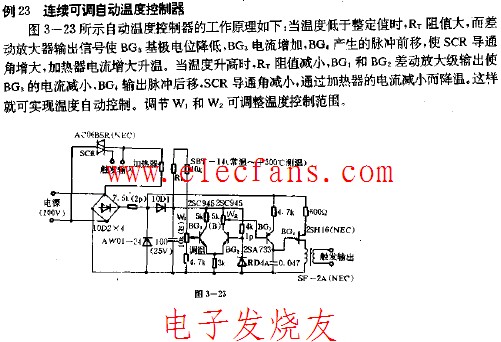

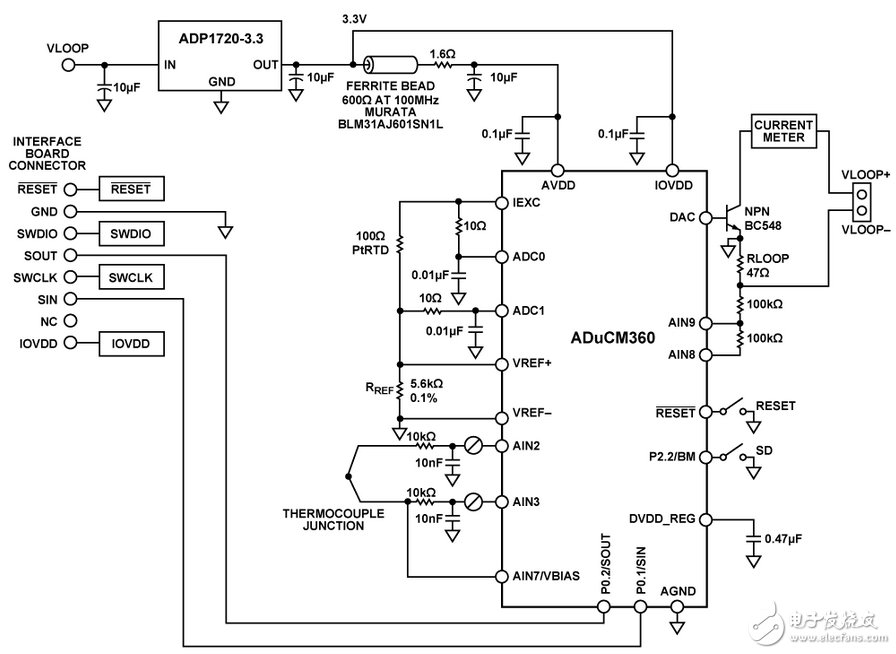

2、温控器接线图温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。高档，复杂的温控器功能较多，主要是给2次仪表和记录仪的信号。或者外部的开关信号。把握住仪表的功能就能很容易的接线。一，温控器是一个控制机构，它需要一个能采集外部信号的传感器。所以它有一个输入端。一般输入端的符号会有英文INPUT字样。常见的有：1.Pt100铂电阻（3线，也有2线）。
3.红外测温仪（2线，变送出模拟量信号）。二，它的下一级应是执行机构，所以它有一个输出，用来给执行机构执行信号。一般输出端的符号会有英文OUTPUT字样，常见有1.DC420mA..2.接点开关量。3.固态驱动，4.DC010v。三，温控器的报警都是开关量、一般是一个公共端，然后再分1.2.3.路报警。接线图上一般有ALM1.ALM2，字样。
